Các loại tủ điện giống như trái tim, bộ não không thể thiếu tại các công trình công nghiệp hay dân dụng nào, từ nhà máy điện đến các trạm biến áp, hệ tống truyền tải phân phối đến các hộ tiêu thụ điện và thiết bị điều khiển đảm bảo cách ly những thiết bị mạng điện với người sử dụng hay vận hành.

Tủ điện là thiết bị vỏ hộp chứa các thiết bị đóng cắt, bảo vệ, điều khiển như: cầu dao, aptomat, biến áp, biến dòng, rơle, khởi động từ… Tủ thường có dạng hình vuông hoặc chữ nhật, thiết kế theo từng vị trí lắp đặt và mục đích sử dụng cụ thể.

Có thể ví tủ điện như “bộ não” của hệ thống điện – nơi điều phối, kiểm soát và bảo vệ toàn bộ quá trình phân phối điện trong công trình.

Tủ điện có vai trò gì trong hệ thống điện?

Để thấy được tầm quan trọng của tủ điện, hãy cùng nhìn vào những vai trò không thể thay thế dưới đây:

- Quản lý và phân phối nguồn điện: Tủ điện giúp chia nguồn điện hợp lý đến từng khu vực, từng thiết bị tiêu thụ điện trong công trình.

- Đảm bảo an toàn cho người dùng: Cách ly các thiết bị mang điện khỏi người vận hành và môi trường xung quanh.

- Ổn định và bảo vệ hệ thống: Tủ điện giúp kiểm soát sự cố điện, hạn chế cháy nổ, tránh ảnh hưởng lan truyền trong hệ thống.

- Tăng tính tự động hóa: Với các tủ điều khiển hiện đại, việc giám sát và điều hành thiết bị điện trở nên nhanh chóng, chính xác hơn.

Với nhiều nhiệm vụ như vậy, tủ điện ngày càng đa dạng về chủng loại để phù hợp với từng mục đích sử dụng cụ thể.

Phân loại tủ điện phổ biến hiện nay

Tủ điện trên thị trường hiện nay được chia làm hai nhóm chính: tủ điện phân phối và tủ điện điều khiển. Mỗi loại lại có nhiều dòng sản phẩm nhỏ phục vụ các nhu cầu khác nhau:

1. Tủ điện phân phối (Distribution Cabinet)

Đây là nhóm tủ có chức năng chính là phân phối nguồn điện cho toàn bộ hệ thống, từ trạm điện trung thế cho đến các khu vực tiêu thụ điện chi tiết hơn.

a. Tủ điện tổng MSB (Main Switchboard)

- Dùng trong mạng điện hạ thế, là điểm trung tâm nhận điện và phân phối đến các tủ nhánh.

- Đạt tiêu chuẩn IEC 60439-1, IEC 60947-2...

- Dòng điện định mức lên tới 6300A.

- Vỏ tủ sơn tĩnh điện, cấp bảo vệ IP42–IP54 tùy vị trí lắp trong/ngoài nhà.

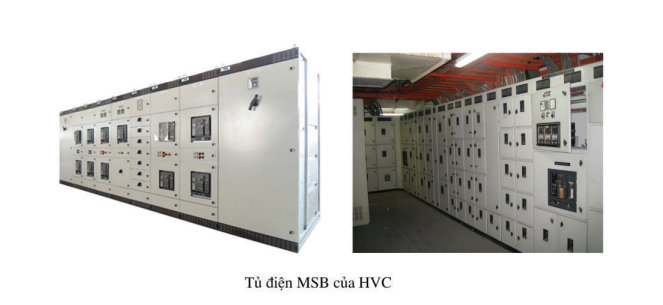

Tủ điện MSB

b. Tủ DB (Distribution Board)

Tiếp nối MSB là tủ DB – nơi nhận điện từ tủ tổng và phân phối cho từng tầng, từng phòng hoặc từng khu vực nhỏ.

- Kích thước nhỏ gọn, dễ bảo trì, có thể lắp đặt âm tường hoặc nổi.

- Gồm các thiết bị như MCB, RCCB, đèn báo pha...

Hình ảnh tủ điện DB

c. Tủ ATS (Automatic Transfer Switch)

Để đảm bảo không bị gián đoạn khi mất điện, tủ ATS là lựa chọn không thể thiếu.

- Tự động chuyển nguồn giữa điện lưới và máy phát.

- Thời gian chuyển mạch 5–10 giây.

- Bảo vệ hệ thống khỏi quá áp, mất pha, sụt áp...

d. Tủ tụ bù (Capacitor Cabinet)

Ở các nhà máy, khu công nghiệp sử dụng nhiều động cơ cảm, việc lắp tủ tụ bù giúp tiết kiệm chi phí và giảm phạt công suất phản kháng.

- Bù công suất phản kháng, nâng cao hệ số công suất.

- Gồm nhiều cấp tụ, điều khiển bằng contactor hoặc bộ điều khiển tự động.

e. Tủ công tơ điện

Dành cho mục đích đo đếm điện năng tiêu thụ – từ dân dụng đến công nghiệp.

- Có loại công tơ 1 pha, 3 pha, công tơ trực tiếp hoặc gián tiếp qua biến dòng.

- Phù hợp dùng cho các hộ gia đình, trạm biến áp, nhà xưởng...

2. Tủ điện điều khiển (Control Cabinet)

Khác với tủ phân phối, tủ điều khiển đóng vai trò điều hành và giám sát hoạt động của các thiết bị điện – đặc biệt là trong hệ thống cơ điện tự động.

- Điều khiển máy bơm, quạt, hệ thống HVAC, dây chuyền sản xuất...

- Vận hành theo phương thức thủ công, bán tự động hoặc lập trình tự động bằng PLC.

- Có thể tích hợp biến tần, khởi động mềm, rơle, công tắc hành trình…

Đặc điểm kỹ thuật nổi bật của tủ điện

Không chỉ đa dạng về chủng loại, tủ điện còn được thiết kế để đáp ứng những tiêu chuẩn kỹ thuật cao nhất. Một số đặc điểm nổi bật:

- Kết cấu chắc chắn: Vỏ tủ bằng thép mạ kẽm hoặc inox, sơn tĩnh điện chống ăn mòn, chịu được môi trường khắc nghiệt.

- Chống bụi – chống nước: Đạt cấp độ bảo vệ IP42–IP65 tùy theo vị trí sử dụng.

- Đa dạng kích thước: Cao từ 1–2.2m, rộng 0.5–1.8m, độ dày từ 0.3–0.8m, linh hoạt theo thiết kế thực tế.

- Thiết kế theo tiêu chuẩn quốc tế: Đấu nối logic, rõ ràng, đảm bảo an toàn và dễ vận hành.

Với sự phức tạp của từng công trình, việc lựa chọn đơn vị sản xuất tủ điện uy tín là yếu tố tiên quyết để đảm bảo chất lượng và an toàn lâu dài.

Tại sao nên chọn tủ điện của HVC Hưng Yên?

Trên thị trường có nhiều nhà cung cấp tủ điện, nhưng HVC Hưng Yên luôn là lựa chọn hàng đầu bởi:

- Sản xuất trực tiếp tại nhà máy, không qua trung gian – giá thành cạnh tranh
- Sử dụng vật liệu chuẩn công nghiệp: tôn mạ kẽm, inox cao cấp
- Dây chuyền gia công cơ khí – điện tự động hóa hiện đại, đạt chuẩn ISO – IEC – KEMA Type Test
- Thiết kế linh hoạt, hỗ trợ bản vẽ, lựa chọn linh kiện theo yêu cầu
- Chứng chỉ CO – CQ đầy đủ, kiểm soát chất lượng nghiêm ngặt, giao hàng đúng tiến độ
- Đội ngũ kỹ sư giàu kinh nghiệm – hỗ trợ khảo sát – tư vấn tận nơi

Một vài lưu ý khi chọn mua và lắp đặt tủ điện

Trước khi đầu tư tủ điện cho công trình, bạn cần lưu ý một số yếu tố để đảm bảo hệ thống vận hành ổn định và an toàn lâu dài:

- Xác định rõ công suất tải, loại công trình, nhu cầu điều khiển hay phân phối.

- Kiểm tra các thông số kỹ thuật: dòng điện định mức, cấp bảo vệ, kích thước tủ, vị trí lắp đặt (trong nhà/ngoài trời).

- Ưu tiên đơn vị sản xuất có kinh nghiệm thực tế, chứng chỉ rõ ràng.

- Lên bản vẽ sơ đồ tủ điện chi tiết trước khi gia công.

- Lựa chọn phương án tản nhiệt phù hợp để tránh quá nhiệt khi vận hành lâu dài.
