CO LÊN MÁNG CÁP

Co lên máng cáp là phụ kiện được sử dụng tại vị trí tuyến máng cáp cần chuyển hướng từ phương ngang sang phương đứng theo hướng đi lên. Phụ kiện giúp duy trì tuyến dẫn cáp liên tục khi thay đổi cao độ, đồng thời tạo không gian chuyển hướng phù hợp cho dây và cáp điện.

Trong hệ thống cơ điện M&E, co lên thường được sử dụng tại nhà máy, nhà xưởng, tòa nhà, phòng kỹ thuật và những vị trí tuyến máng cáp phải vượt cao độ hoặc chuyển sang một mặt bằng lắp đặt khác.

Theo tiêu chuẩn IEC 61537:2023, hệ thống cable tray và cable ladder được thiết kế để đỡ và bố trí cáp điện, cáp thông tin cùng một số thiết bị điện phù hợp. Tiêu chuẩn này quy định các yêu cầu và phương pháp thử đối với hệ thống thang, máng cáp và các thành phần liên quan.

Co lên máng cáp có tác dụng gì?

Khác với đoạn máng cáp thẳng có nhiệm vụ tạo đường dẫn cho cáp, co lên máng cáp được bố trí tại điểm tuyến máng cần thay đổi theo phương đứng hướng lên. Trong thực tế, sản phẩm này có thể được sử dụng khi tuyến máng cáp cần đi từ cao độ thấp lên cao, vượt qua một số hệ thống kỹ thuật khác hoặc kết nối giữa các đoạn máng nằm ở hai cao độ khác nhau.

Sử dụng phụ kiện được gia công đồng bộ với tuyến máng cáp giúp quá trình lắp ghép thuận lợi hơn, hạn chế phải cắt sửa trực tiếp tại công trường và tạo tuyến đi cáp gọn gàng.

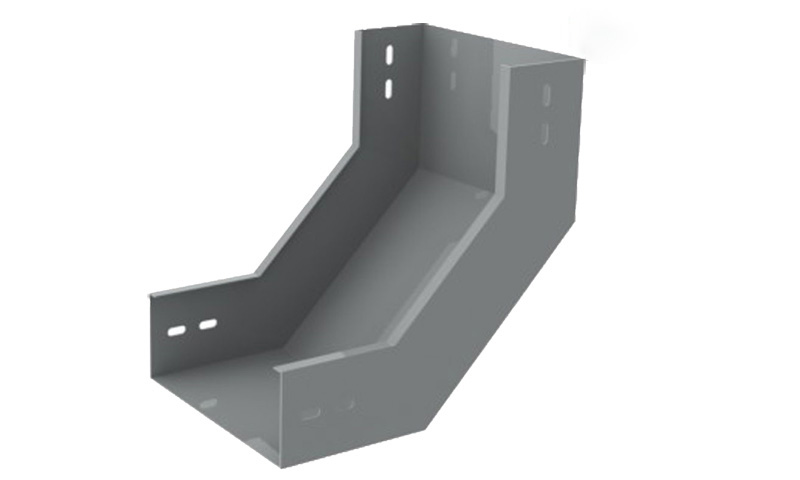

Co lên máng cáp

Cấu tạo và vật liệu của co lên máng cáp

Co lên máng cáp được thiết kế tương thích với tiết diện của tuyến máng cáp mà nó kết nối. Các thông số quan trọng gồm chiều rộng máng, chiều cao thành máng, chiều dày vật liệu, bán kính chuyển hướng, vật liệu và phương pháp xử lý bề mặt.

Tại nhà máy HVC Hưng Yên, nhóm sản phẩm máng cáp hiện được sản xuất từ các vật liệu như tôn/thép mạ kẽm, thép sơn tĩnh điện, thép mạ kẽm nhúng nóng, inox và một số vật liệu khác tùy cấu hình sản phẩm, yêu cầu dự án. Việc lựa chọn vật liệu không nên chỉ dựa vào giá thành mà cần căn cứ vào môi trường sử dụng, điều kiện ăn mòn, vị trí trong nhà hay ngoài trời và hồ sơ kỹ thuật của từng công trình.

Thông số nào cần xác định khi đặt co lên máng cáp?

Khi đặt sản xuất, nhà thầu không nên chỉ gửi chiều rộng của máng. Một bộ thông số đầy đủ nên xác định:

Kích thước cuối cùng cần căn cứ vào bản vẽ MEP, quy cách tuyến máng và loại cáp thực tế thay vì áp dụng một kích thước chung cho mọi dự án.

Cách lựa chọn co lên máng cáp phù hợp

Trước khi đặt hàng, cần đối chiếu co lên với kích thước tuyến máng hiện hữu, loại và số lượng cáp, bán kính uốn cho phép, không gian lắp đặt và yêu cầu về vật liệu.

Với các dự án có kích thước hoặc góc chuyển hướng đặc biệt, phương án phù hợp là gia công theo bản vẽ MEP đã được kiểm tra thay vì tự cắt hoặc chỉnh sửa phụ kiện tại công trường.

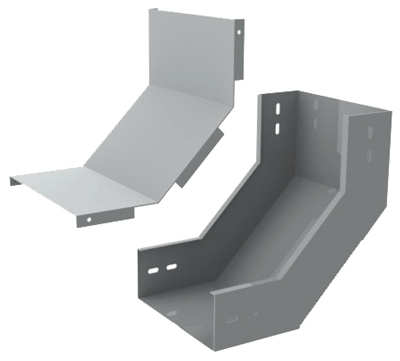

Co lên máng cáp bản mô phỏng

Một số câu hỏi thường gặp

1. Co lên và co xuống máng cáp khác nhau thế nào?

Co lên máng cáp chuyển tuyến máng theo phương đứng hướng lên; co xuống máng cáp chuyển tuyến theo phương đứng hướng xuống. Cả hai đều cần đồng bộ kích thước và cấu hình với tuyến máng kết nối.

2. Co lên máng cáp có kích thước tiêu chuẩn cố định không?

Không nên áp dụng một kích thước duy nhất cho mọi hệ thống. Chiều rộng, chiều cao, độ dày và bán kính chuyển hướng cần được xác định theo tuyến máng cáp, loại cáp và bản vẽ kỹ thuật của từng dự án.

3. Khi đặt co lên máng cáp cần cung cấp thông tin gì?

Nhà thầu nên cung cấp tối thiểu kích thước W × H, chiều dày, vật liệu, phương án hoàn thiện bề mặt, bán kính chuyển hướng và bản vẽ nếu công trình có cấu hình đặc biệt.

HVC Hưng Yên sản xuất co lên và phụ kiện máng cáp theo yêu cầu

HVC Hưng Yên trực tiếp sản xuất hệ thống thang máng cáp và các phụ kiện đi kèm tại nhà máy ở Hưng Yên. Đối với co lên máng cáp, sản phẩm có thể được gia công đồng bộ với tuyến máng và yêu cầu kỹ thuật của từng dự án.

Nhà thầu M&E, chủ đầu tư và doanh nghiệp khi đặt hàng nên cung cấp bản vẽ hoặc đầy đủ thông số kỹ thuật để bộ phận phụ trách kiểm tra trước khi sản xuất, hạn chế sai lệch kích thước khi đưa sản phẩm ra công trường.

>>Xem thêm: Co xuống máng cáp
